GAE EMG 5 Digital Multi Meter
GAE EMG 5 Digital Multi Meter is designed to measure current, voltage and frequency parameters in 3-phase systems.
KEY BENEFITS
- Bright Seven Segment Display
- Adjustable CT and PT
- 4 digit password entry
- Absence of Voltage and Current can be detected by LED's on or off its front panel.
- Sequence fault detection
APPLICATIONS
- In Touch Facility: to get simply easy monitoring of voltage, ampere and frequency on your facility that has a low budget or minimum space, the simple device is needed.
- Status and Event: the device that could give notice is helpful, thanks to indicator lamps and sequence fault detection feature.

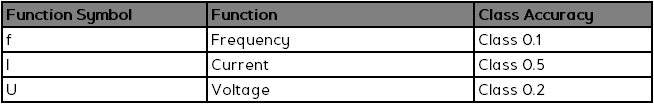

SPECIFICATION

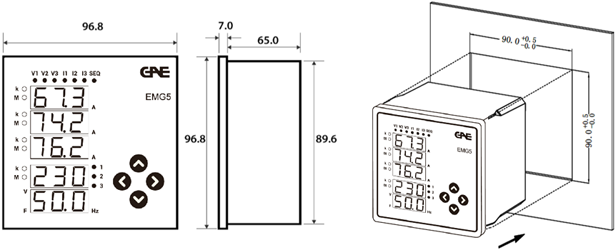

DIMENSION
Q: Berapa nilai CTr yang perlu dimasukkan?
A: Nilai CTr yang perlu dimasukkan adalah nilai CT (current transformer) ratio berdasarkan template yang tertera pada CT terpasang. Misal: CT terpasang 500/ 5A, maka nilai CTr yang dimasukkan adalah 100; hasil bagi/ rasio dari 500A ÷ 5A.
Q: Apakah EMG 5 bisa dipasang pada panel Medium Voltage?
A: Semua EMG series dapat dipasang pada panel Medium Voltage. Untuk peletakan EMG 5 pada panel Medium Voltage, pastikan terminasi yang dikoneksi ke terminal tegangan pada EMG 5 bersumber dari VT (voltage transformer) yang berkisar dari 5 - 300V AC (L-N) atau 10 - 500V AC (L-L), kemudian masukkan nilai UTr (voltage transformer ratio) berdasarkan template yang tertera pada VT terpasang. Misal: VT terpasang 20kV/ 110V, maka nilai UTr yang dimasukkan adalah 181.8; hasil bagi/ rasio dari 20kV ÷ 110V.
Q: Kapan lampu indicator k atau M ON pada EMG 5?
A: Lampu indicator k akan ON ketika mengidentifikasi nilai dalam unit KILO. Lampu indicator M akan ON ketika mengidentifikasi nilai dalam unit MEGA.
Q: Apa yang dimaksud dengan symbol StA dan dEL pada menu connection?
A: StA adalah symbol dari koneksi Star dengan wiring 3-phase 4-wire. Sementara dEL adalah symbol dari koneksi Delta dengan wiring 3-phase 3-wire.
Q: Apakah EMG 5 punya password sebagai keamanan?
A: Semua EMG series mempunyai fitur PIN yang dapat diatur dari kombinasi 4-digit angka, dimulai dari kombinasi 0001 hingga 9999.
Q: Apakah EMG 5 mempunyai fitur komunikasi Modbus RS485?
A: Tidak, fitur komunikasi Modbus RS485 hanya ada pada EMG 10, EMG 20B, EMG 25 & EMG 50
